Новинка компании Murata — конденсаторы серии GXT
Компания Murata Manufacturing Co., Ltd. представила новую серию водоотталкивающих конденсаторов GXT для автомобильных информационно-развлекательных систем и оборудования для комфорта.
Новинка с водоотталкивающим слоем нанесенным на многослойный керамический конденсатор, соответствует стандарту электрических компонентов AEC-Q200 для автомобильных приложений.
В сочетании с достижениями в области уменьшения размеров и повышения плотности занимаемой поверхности в электронном оборудовании все еще сохраняется вероятность возникновения сбоя в работе схемы из-за миграции ионов в компонентах путем конденсации в средах, подверженных сильным изменениям температуры и влажности. В целях защиты от подобных сбоев Murata применяет специальный водоотталкивающий слой на поверхности многослойного керамического конденсатора, который соответствует стандартам автомобильных электронных компонентов AEC-Q200 и тем самым выводит на рынок водоотталкивающий конденсатор, который может уменьшить миграцию ионов из-за конденсации.
Murata ранее представляла водоотталкивающие конденсаторы серии GXM для общего электронного оборудования и серии GGM для автомобильных трансмиссий и приложений для обеспечения безопасности, а теперь добавляет к уже существующему портфолио серию GXT, предназначенную для автомобильных информационно-развлекательных систем и оборудования для комфорта.
Структура водоотталкивающего конденсатора показана на рисунке 1. На поверхность конденсатора нанесен водоотталкивающий слой.
рис.1
Это состояние водоотталкивающего конденсатора поддерживает капли воды в рассеянном состоянии (рис.2)
рис.2
Данное действие препятствует рост конденсированных капель воды, которые могут соединять внешние электроды, и тем самым уменьшает миграцию ионов. Кроме того, водоотталкивающая пленка на поверхности конденсатора подавляет элюирование внешнего электрода металла до капли воды (ионизация). (рис.3)
рис.3

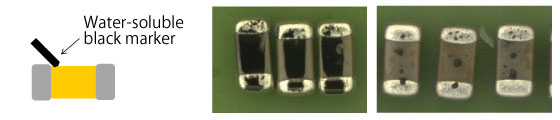

В испытании с использованием водорастворимого черного маркера (Рис.4) Состояние водоотталкивающего компонента обработанного компонента явно превосходит состояние компонента без слоя репеллента Мурата.
рис.4
(Примечание. Целью этого компонента Мурата является уменьшение миграции ионов, а не полная профилактика эффекта.)
Доступные компоненты:
-
GXT1555C1H101JA02 (0402, C0G, 50Vdc, 100pF)
-
GXT155R71H102KE01 (0402, X7R, 50Vdc, 1,000pF)
-
GXT1885C1H820JA02 (0603, C0G, 50Vdc, 82pF)
-
GXT31CC81E106KE01 (1206, X6S, 25Vdc, 10uF)
- 11.10.2017
