Компания Linear Technology представила новые микросхемы, предназначенные для питания микропроцессоров Freescale’s i.MX6, PXA, OMAP, ARM Cortex т др.

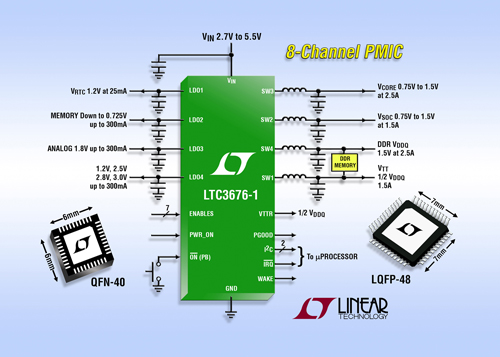

Новинки получили названия LTC3676 и LTC3676-1. Микросхемы имеют 4 синхронных понижающих DC/DC преобразователя и 3 300 мА LDO-регулятора для аналоговых потребителей с низким уровнем шума. Микросхема LTC3676-1может работать, как импульсный 1.5А

Новинки получили названия LTC3676 и LTC3676-1. Микросхемы имеют 4 синхронных понижающих DC/DC преобразователя и 3 300 мА LDO-регулятора для аналоговых потребителей с низким уровнем шума. Микросхема LTC3676-1 может работать, как импульсный 1.5А понижающий стабилизатор для стока/истока и отслеживания операций остановки DDR памяти.

Импульсные преобразователи микросхемы LTC3676 обеспечивают на выходе токи 2.5A, 2.5A, 1.5A, 1.5A. Кроме того они могут полностью контролироваться по шине I2C, включая выбор частоты преобразования (2.25МГц или 1.125МГц). В каждый преобразователь интегрирован динамически настраиваемый ЦАП-вывод и внешний вывод обратной связи, для установки диапазона выходного напряжения.

Через шину I2C устанавливаются 3 доступных для пользователей режима:
Режим пропуска импульсов
Режим Burst Mode®
Непрерывно принудительный режим

Кроме того через I2C в микросхеме LTC3676 осуществляются такие функций, как включение, установка уровня выходных напряжений, установка динамического диапазона напряжений, проверка режимов работы и статуса устройства. Запуск регулятора осуществляется через специальный вывод, или через I2C интерфейс. Системные функции (сброс, включение и выключения питания) выполняются через I2C или кнопочный интерфейс

Благодаря наличию LDO преобразователей, появляется возможность задавать различные комбинации напряжений, как фиксированных так и настраиваемых через I2C напряжений.

В новое семейство микросхем вошли следующие модели:

• LTC3676
• LTC3676-1

 Заказ новых микросхем доступен по следующим номерам:

• LTC3676EUJ#PBF
• LTC3676EUJ#TRPBF
• LTC3676IUJ#PBF
• LTC3676IUJ#TRPBF
• LTC3676HUJ#PBF
• LTC3676HUJ#TRPBF
• LTC3676EUJ-1#PBF
• LTC3676EUJ-1#TRPBF
• LTC3676IUJ-1#PBF
• LTC3676IUJ-1#TRPBF
• LTC3676HUJ-1#PBF
• LTC3676HUJ-1#TRPBF

 Микросхемы выпускаются в корпусах QFN-40, диапазон рабочих температур от - 40 °С до + 150 °C

 Область применения:

Процессоры i.MX6 Freescale, ARM Cortex и др
Ручной инструмент и сканеры
Портативный, промышленный и медицинский инструмент

Характеристики:

Диапазон рабочих температур: от -40°C до +150°C
Температура хранения: от –65° до +150°С
Корпус: QFN-40
Размеры: 6х6мм
