Компания Linear Technology объявила о выходе нового семейства контроллеров интерфейсов, отвечающих стандартам LTPoE++, PoE+ и PoE.

Новые контроллеры интерфейсов питаемых устройств, рассчитаны на устройства потребляющие мощность до 90 Вт. Стандарт PoE+ подразумевает использование устройств максимальная мощность которых, ограничена на уровне 25.5 Вт, предложенный же компанией Linear Technology стандарт LTPoE++, обеспечивает устройствам один из четырех необходимых уровней мощности: 38.7 Вт, 52.7 Вт, 70 Вт и 90 Вт. Благодаря этому, контроллеры нового семейства LT4275 позволяют обеспечить питаемые устройства необходимой мощностью всего лишь одной микросхемой.

LT4275 распознает следующие питающие устройства: категория Type 1 стандарт IEEE 802.3af с уровнем мощности 13 Вт, Type 2 стандарт IEEE 802.3at с уровнем мощности 25 Вт, а так же LTPoE++ с уровнями мощности от 38.7 Вт до 90 Вт.

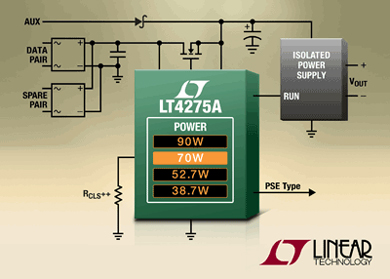

LT4275 управляет внешним транзистором, благодаря этому происходит сокращение общего рассеивания тепла и повышается КПД системы питания. Допустимое входное напряжение микросхемы 100 В. Микросхема обладает дополнительным выводом управления резервным питанием с напряжением 9 В.

Контроллеры LT4275 взаимозаменяемы с контроллерами серии LTC4265 предыдущего поколения. Кроме того имеется возможность подключения контроллеров питающих устройств LTC4274(однопортовый ), LTC4266(4х-портовый) и LTC4270/71(12ти-портовый).

В новое семейство контроллеров интерфейсов питаемых устройств LT4275 вошли следующие модели:

• LT4275A
• LT4275B
• LT4275C

Заказ новых микросхем доступен по следующим номерам:

• LT4275AIDD#PBF
• LT4275AIDD#TRPBF
• LT4275AHDD#PBF
• LT4275AHDD#TRPBF
• LT4275AIMS#PBF
• LT4275AIMS#TRPBF
• LT4275AHMS#PBF
• LT4275AHMS#TRPBF
• LT4275BIDD#PBF
• LT4275BIDD#TRPBF
• LT4275BHDD#PBF
• LT4275BHDD#TRPBF
• LT4275BIMS#PBF
• LT4275BIMS#TRPBF
• LT4275BHMS#PBF
• LT4275BHMS#TRPBF
• LT4275CIDD#PBF
• LT4275CIDD#TRPBF
• LT4275CHDD#PBF
• LT4275CHDD#TRPBF
• LT4275CIMS#PBF
• LT4275CIMS#TRPBF
• LT4275CHMS#PBF
• LT4275CHMS#TRPBF

Микросхемы LT4275 выпускаются в корпусах MSOP-10 и DFN-10, диапазон рабочих температур от - 40 °С до + 125 °C (от -40°C до +85°C).

Область применения:

Видеонаблюдение
Уличные камеры с подогревом
Пикосоты
Базовые станции
Вывески и реклама

Характеристики:

Входное напряжение: до 100В(кратковременно)
Выходная мощность: 38.7 Вт, 52.7 Вт, 70 Вт и 90 Вт
Диапазон рабочих температур: от -40°C до +125°C (от -40°C до +85°C)
Температура хранения: от –65° до +150°С
Корпус: MSOP-10 и DFN-10
Размеры: 3×3 мм
RoHS
