Новинка производства от компании Analog Devices — усилитель ADL5335

Компания Analog Devices объявила о выпуске нового усилителя с цифровым регулируемым усилением (DGA) оптимизированный для использования в беспроводных передатчиках.

Дифференциальный вход и односторонний выход облегчают соединение между широкополосными интегрированными приемопередатчиками и позволяет строить входные цепи без использования согласующего трансформатора.

Коэффициент усиления программируется через стандартный последовательный порт периферийного интерфейса (SPI) с максимальным коэффициентом усиления 12,0 дБ до минимального коэффициента усиления -8,0 дБ с размером шага регулировки усиления 0,5 дБ. ADL5335 также имеет функцию быстрой атаки, при которой усиление может быстро увеличиваться или уменьшаться с использованием одного импульса. Использование цифрового шагового аттенюатора на основе термометра (DSA) гарантирует работу оборудования без сбоев.

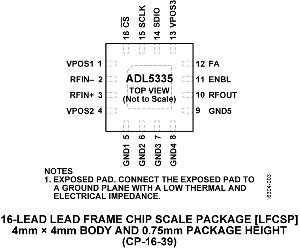

Микросхема ADL5335 выпускается в миниатюрном 4х4мм корпусе 16-LFCSP, диапазон рабочих температур −40°C до +85°C

Специально для разработчиков Analog Devices выпускает оценочные платы: EVAL-ADL5335

Заказ новинок доступен по следующим номерам:

  • ADL5335ACPZN
  • ADL5335ACPZN-R7

Характеристики:

Напряжение питания: от 4.75 до 5.25 В
Диапазон входных частот: от 0. 7 до 4.2 ГГц
Диапазон рабочих температур: −40°C до +85°C
Температура хранения: −65°C до +150°C
Корпус: 16-LFCSP
Размер: 4×4×0,75 мм

Область применения:

Контроль и калибровка мощности в беспроводных передатчиках



Источник

ADL533 Data Sheet
