Новинка от компании Linear Technology - LTC7820
Компания Linear Technology представила новый 500Вт преобразователь питания с рабочим напряжением до 72В.

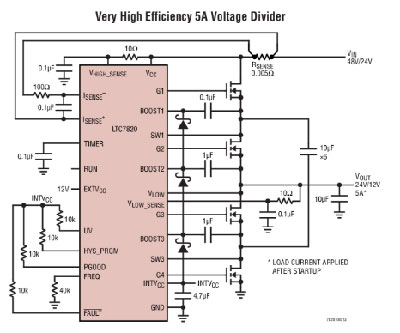

LTC7820 - это высоковольтный преобразователь питания с управляемым конденсатором/ зарядным насосом с фиксированным соотношением. Устройство включает в себя четыре N-канальных силовых транзистора для управления внешними МОП-транзисторами в делителях напряжения, удвоения или инвертора.
LTC7820 работает в диапазоне входного напряжения от 6 до 72 В (80В абс. Max). Новинка может работать для понижения в отношении 2:1 от входного напряжения до 72 В. Две микросхемы LTC7820 могут работать в каскаде в режиме понижения с коэффициентом 4:1. Для еще более высоких коэффициентов понижения, таких как 6:1, рекомендуется использовать топологию преобразователя Диксона, идеально подходящую для варианта с 54В на 9 В, требующую только одного преобразователя LTC7820. LTC7820 также может быть настроен для повышения в 1:2 или коэффициенту преобразования 1:1 от входного напряжения до 36 В.
КПД от применения новинки может быть оптимизирована более чем на 99%. LTC7820 представляет собой небольшое и экономичное решение для высокопроизводительных, неизолированных промежуточных шин с защитой от сбоев. Частота коммутации LTC7820 может быть запрограммирована линейно от 100 кГц до 1 МГц.
Заказ новых микросхем доступен по следующим номерам:
- LTC7820EUFD#PBF
- LTC7820EUFD#TRPBF
- LTC7820IUFD#PBF
- LTC7820IUFD#TRPBF
Микросхема LTC7820 выпускается в корпусах QFN-28, диапазон рабочих температур от -40 до 125 °C
- 21.06.2017
